広帯域超音波法(WUT:Wide-range Ultrasonic Testing)によるPCグラウト充填調査
原理概要
シース直上のコンクリート面に一対の探触子を配置し,広帯域超音波を受発信して波形を収録します。
得られた波形から,シース反射波の周波数特性を分析することでグラウトの充填状況を判定しています。充填シースの場合は,高周波数帯域の反射波の強度が小さく,低周波数帯域の反射波が支配的となります。

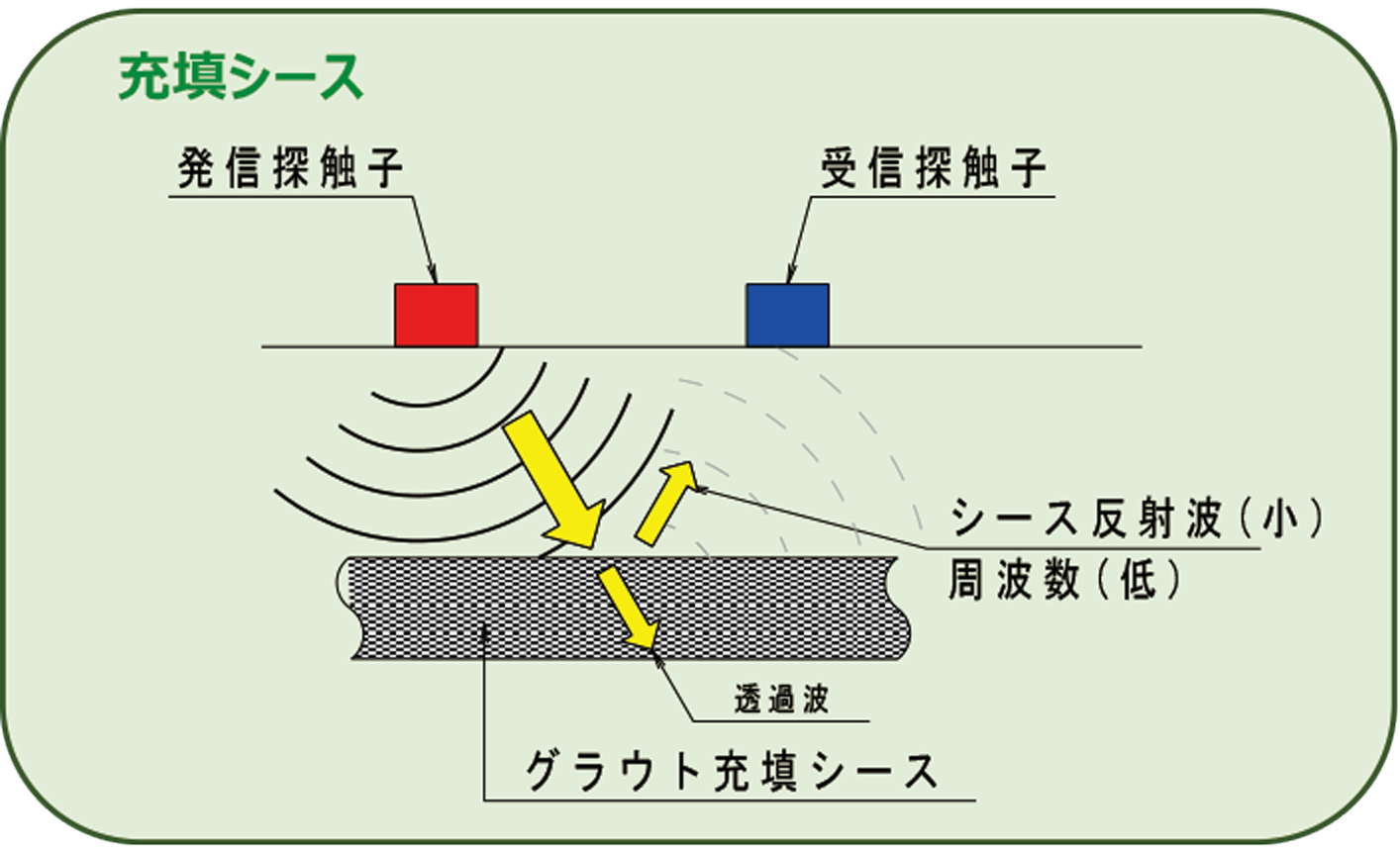

![充填シース](assets/images/wut/wut_01.png)

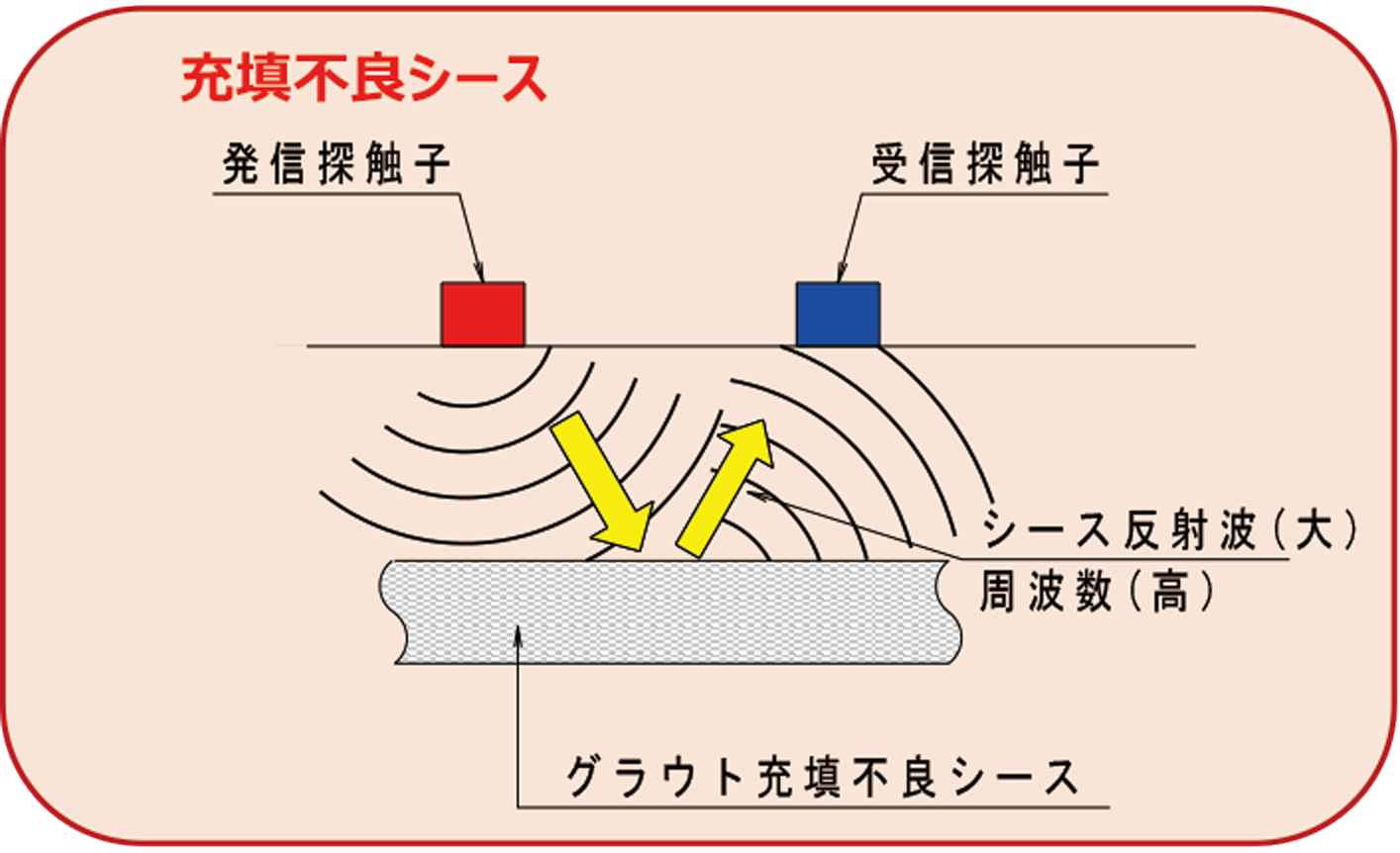

![不良充填シース](assets/images/wut/wut_02.png)

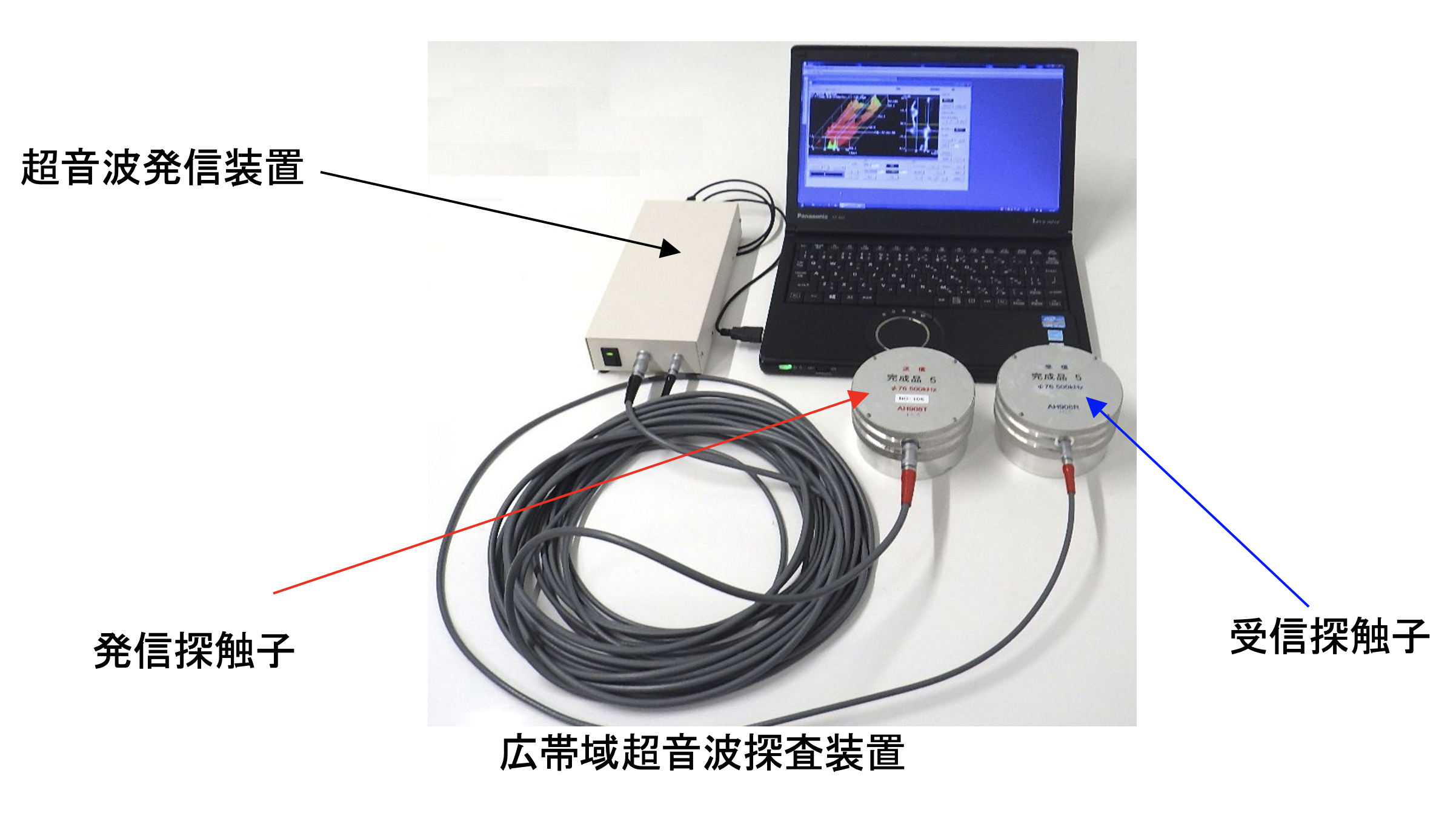

使用機械
![使用機械](assets/images/wut/wut_03.png)
調査状況

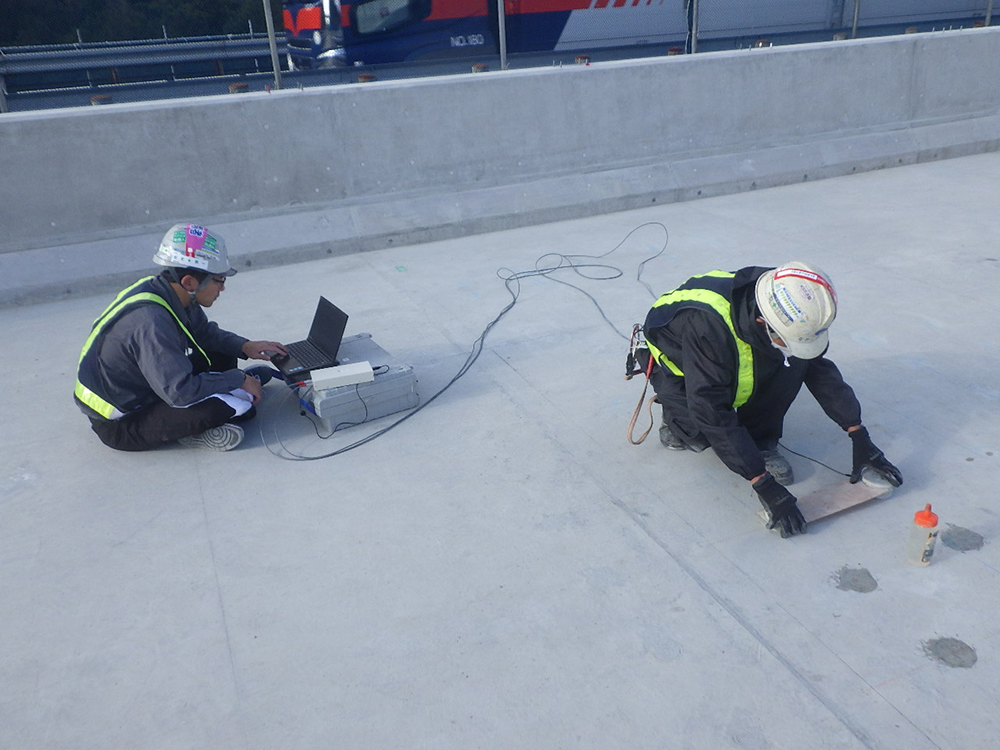

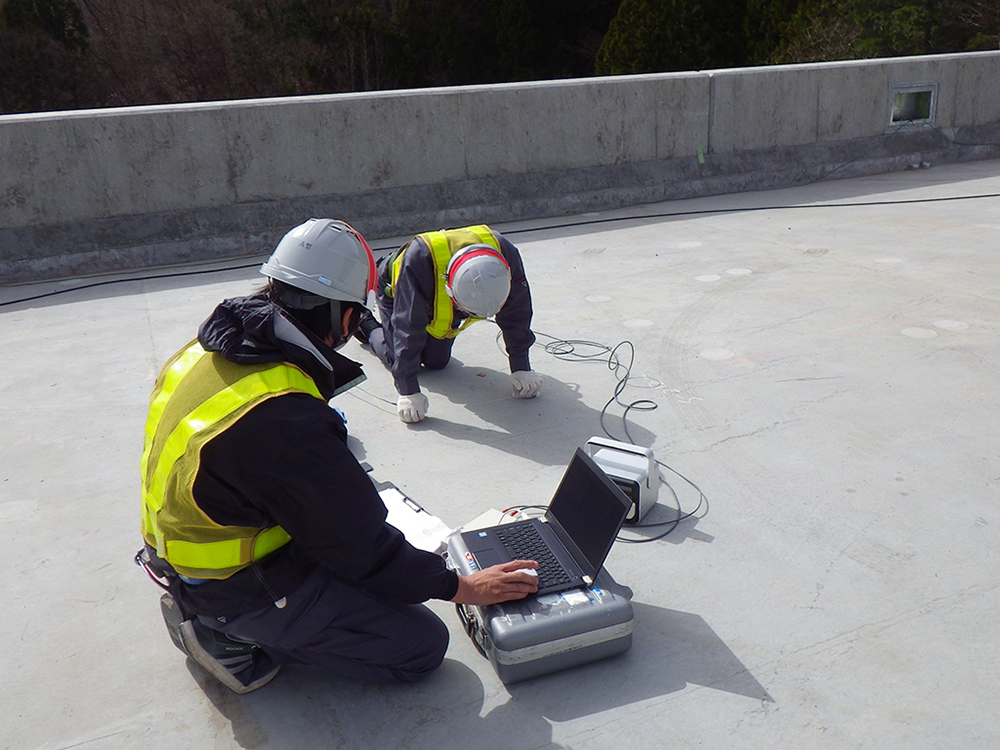

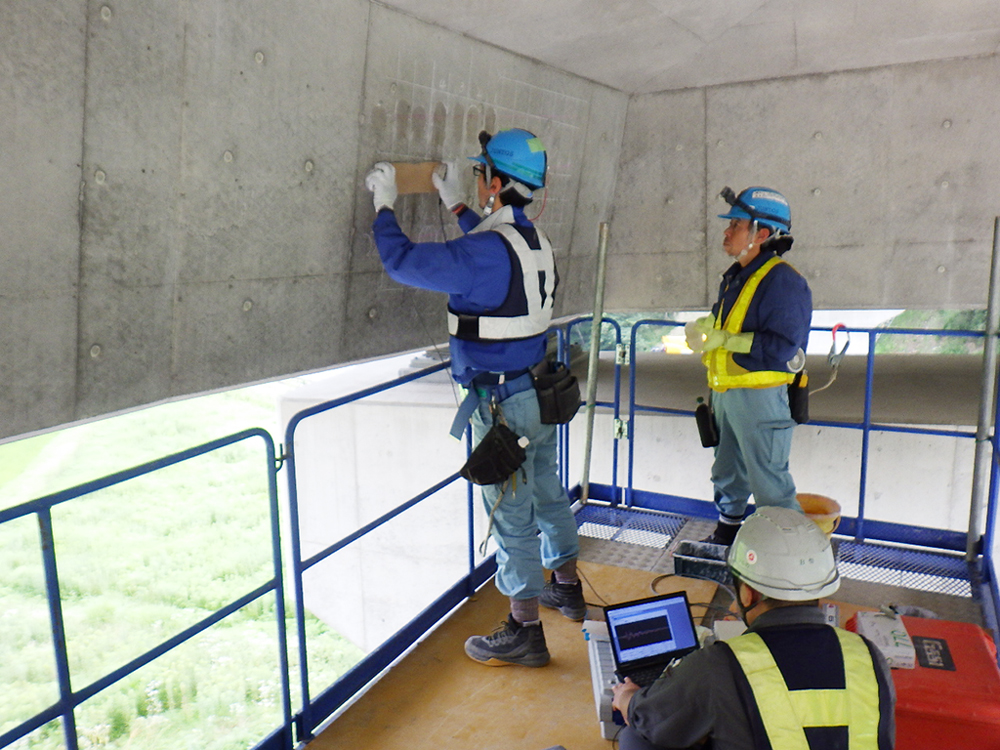

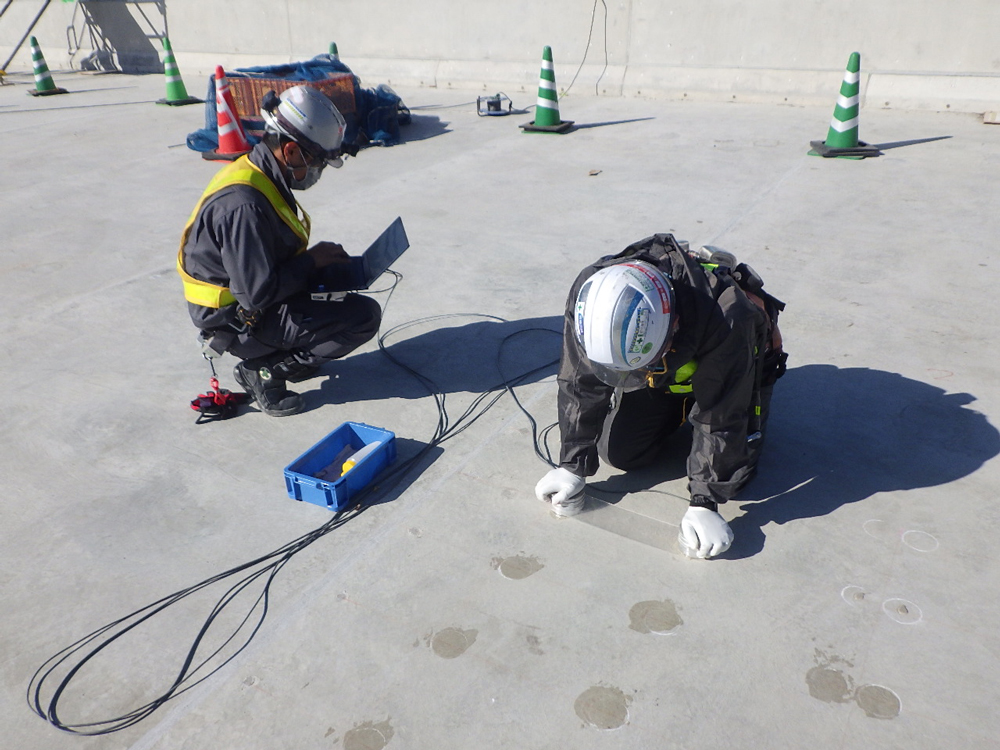

新設PC橋
![](assets/images/wut/wut_04.png)
![](assets/images/wut/wut_05.png)
![](assets/images/wut/wut_06.png)
![](assets/images/wut/wut_07.png)

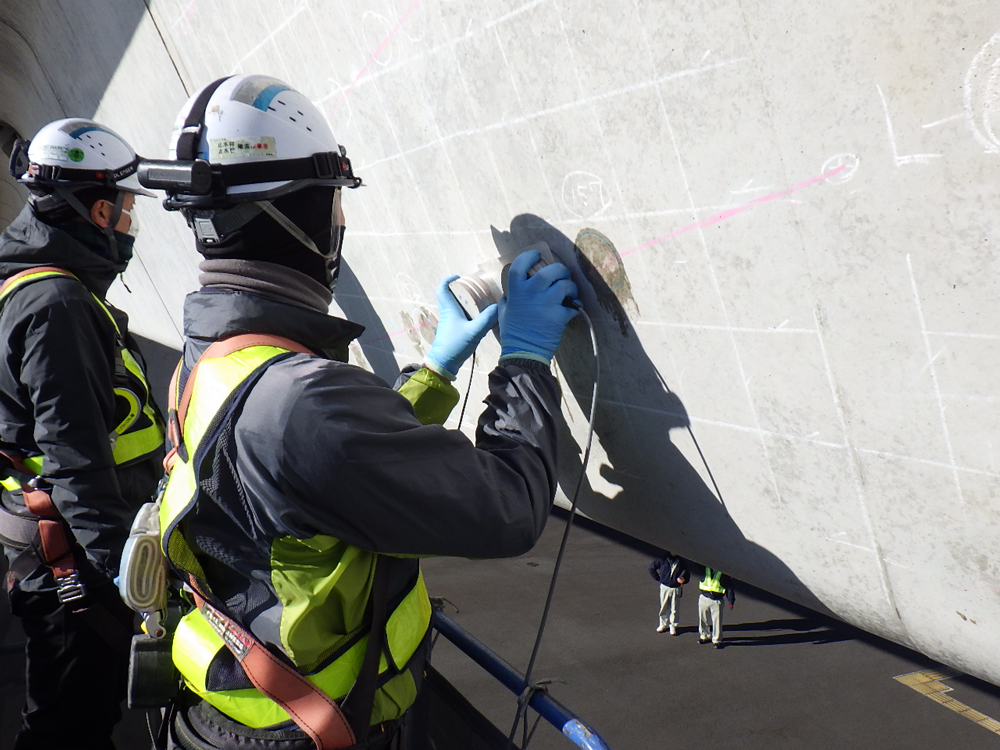

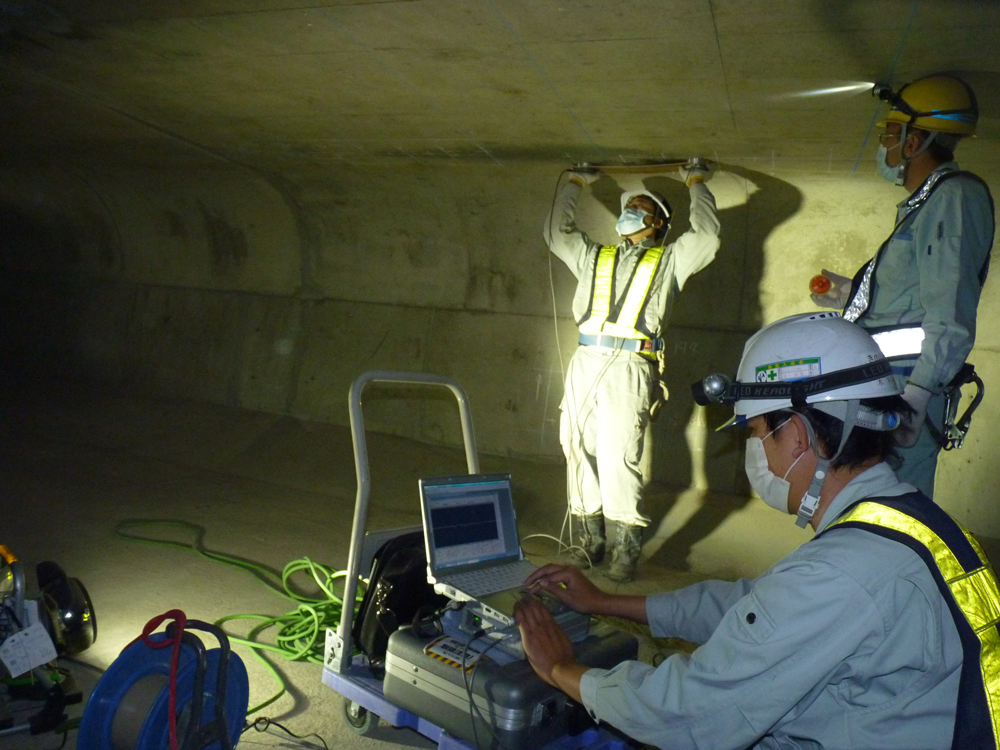

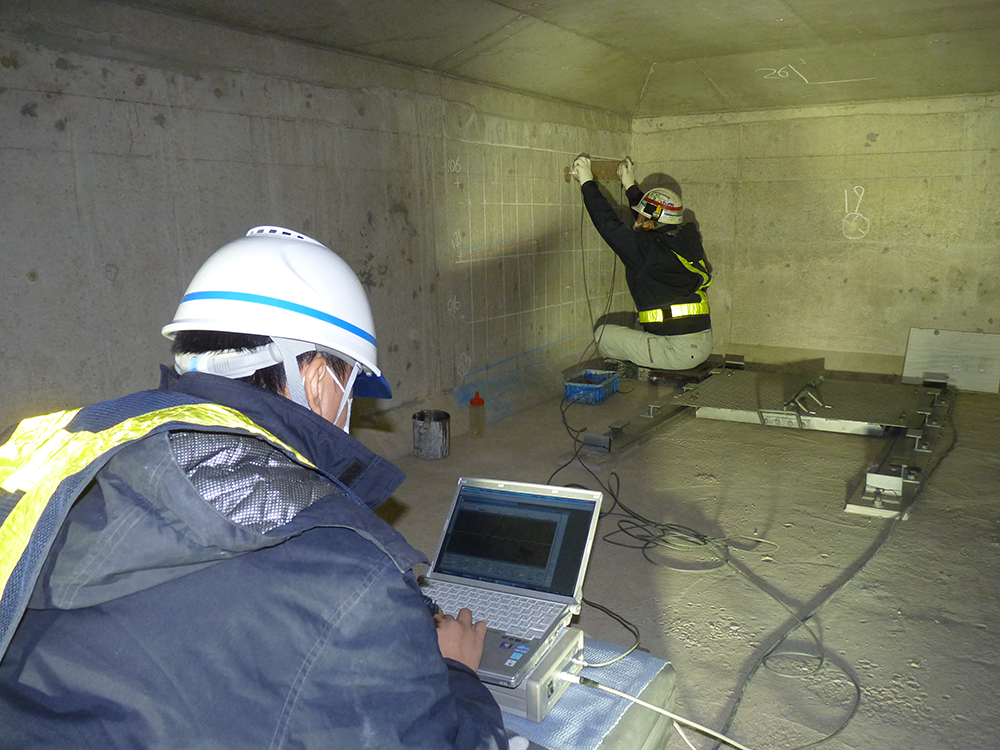

既設PC橋
![](assets/images/wut/wut_08.png)
![](assets/images/wut/wut_09.png)
![](assets/images/wut/wut_10.png)
![](assets/images/wut/wut_11.png)
