漏洩磁束法(MFL:Magnetic Flux Leakage Method)によるPC鋼材破断調査
原理概要
漏洩磁束法によるPC鋼材破断調査は,PC鋼材が強磁性体であることを利用したものです。磁石ユニットをPC鋼材に沿ってコンクリート表面を1往復滑らせてPC鋼材を磁化(着磁)させた後,磁気計測ユニットを用いてコンクリート表面の磁束密度を測定します。健全なPC鋼材は着磁範囲の両端にS極もしくはN極が形成されますが,破断したPC鋼材は破断位置を境としてそれぞれにS極とN極が形成されます。漏洩磁束法によるPC鋼材の破断の有無と破断位置の検出は,この磁束の変化を利用しています。
![超音波ドリル](assets/images/mfl/mfl_01.png)
PC鋼材の着磁概要図
![削孔後のシース表層部](assets/images/mfl/mfl_02.png)

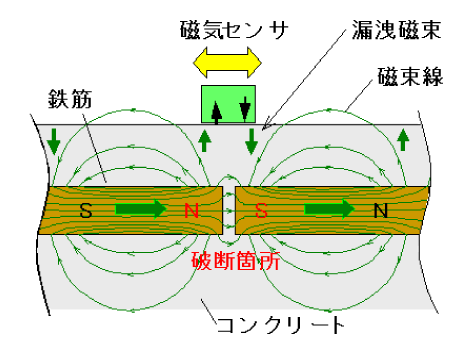

磁束密度測定概要
![超音波ドリル](assets/images/mfl/mfl_03.png)

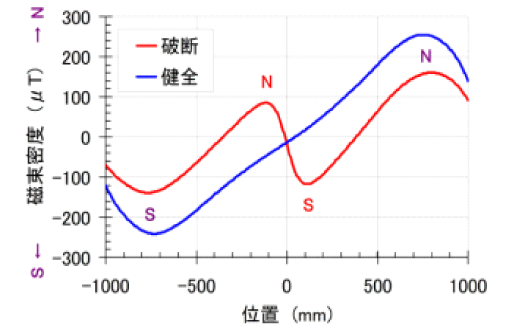

磁束密度測定結果の例
使用機械
![使用機械](assets/images/mfl/mfl_04.png)

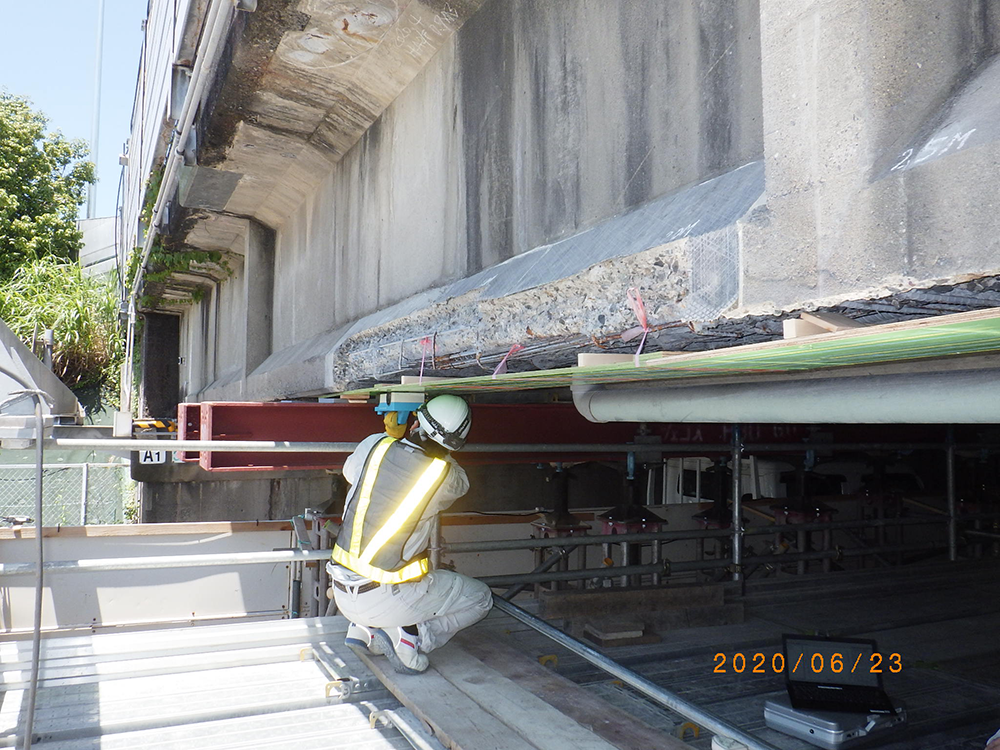

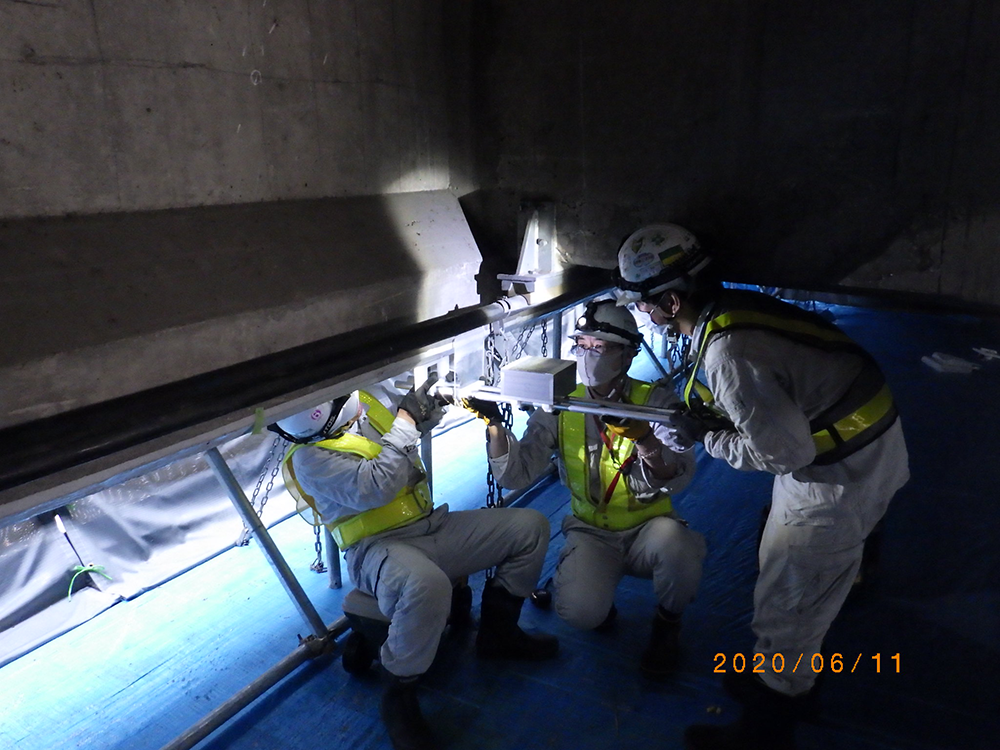

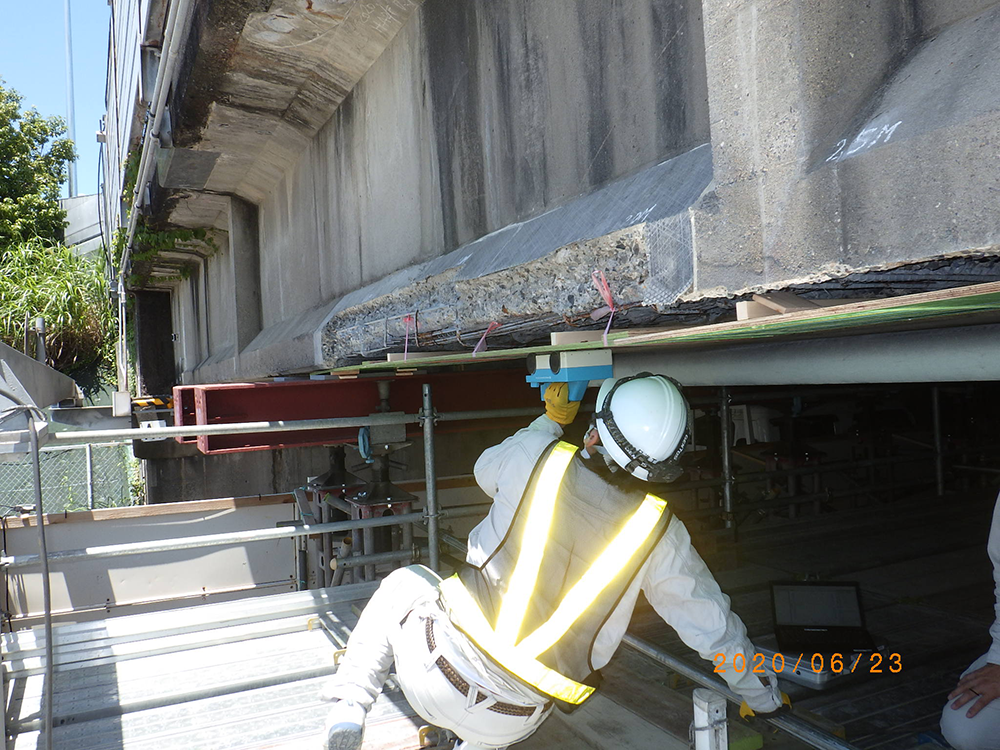

調査状況
![](assets/images/mfl/mfl_05.png)
![](assets/images/mfl/mfl_06.png)
![](assets/images/mfl/mfl_07.png)
![](assets/images/mfl/mfl_08.png)
