超音波ドリルを用いた削孔によるPCグラウト充填調査
超音波ドリルの原理
超音波ドリルは,超音波振動をドリルの刃先に与え,切削抵抗低減効果の働きを利用して切削する構造になっており,その振動特性はコンクリートの削孔に適した周波数振動が加わるように設計されています。よって,鋼材に対しては極端に切削能力が低下(コンクリートと異なる振動および削孔音が発生)し,コンクリート内部の鉄筋やPC鋼材を傷つけることなく削孔が可能です。
![超音波ドリル](assets/images/sakkou/sakkou_01.png)

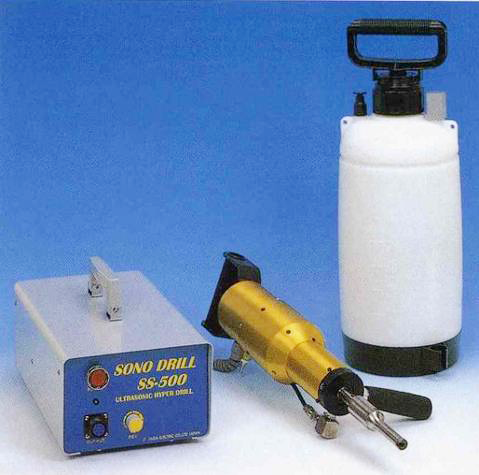

超音波ドリル
![削孔後のシース表層部](assets/images/sakkou/sakkou_02.png)
削孔後のシース表層部
![充填例](assets/images/sakkou/sakkou_03.png)
![充填不良例](assets/images/sakkou/sakkou_04.png)
超音波ドリルによる削孔充填確認例

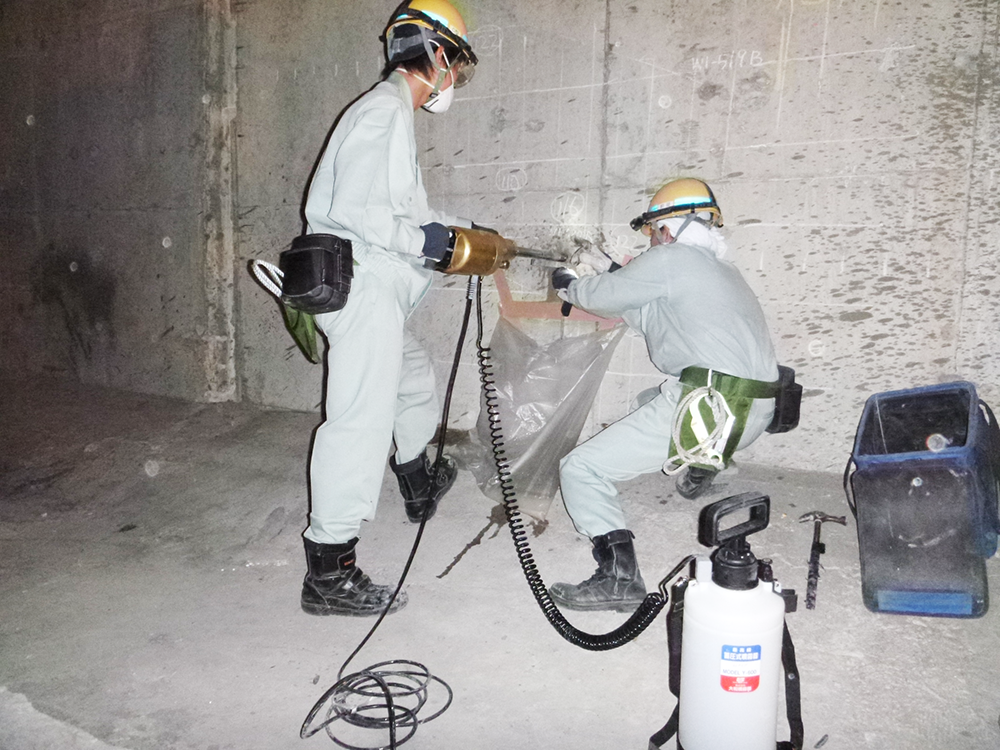

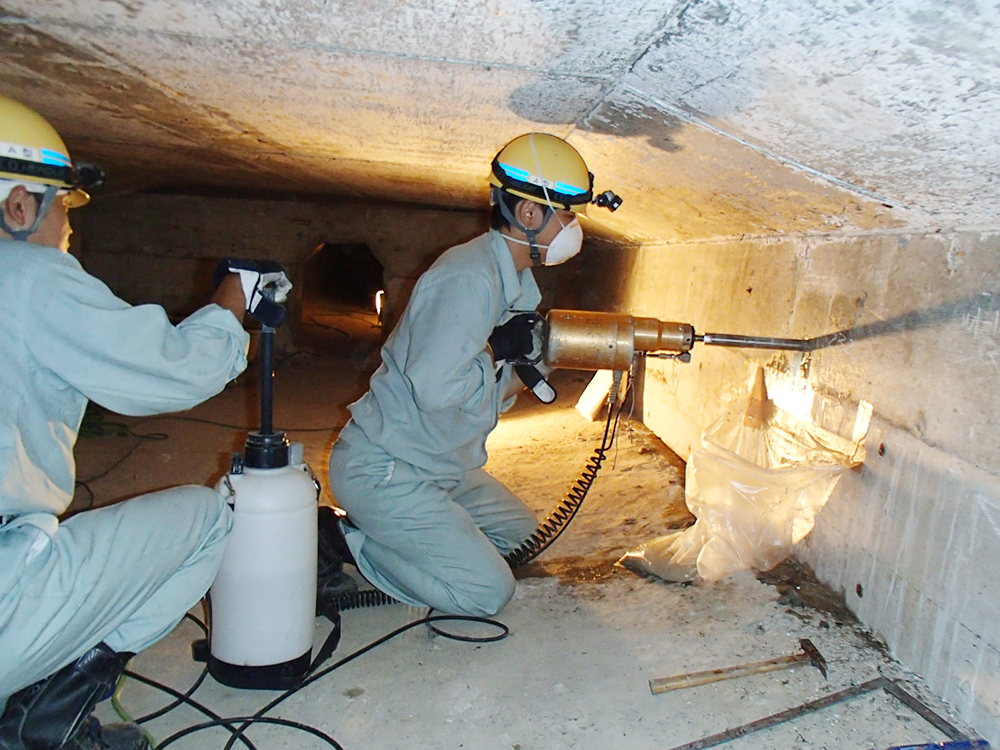

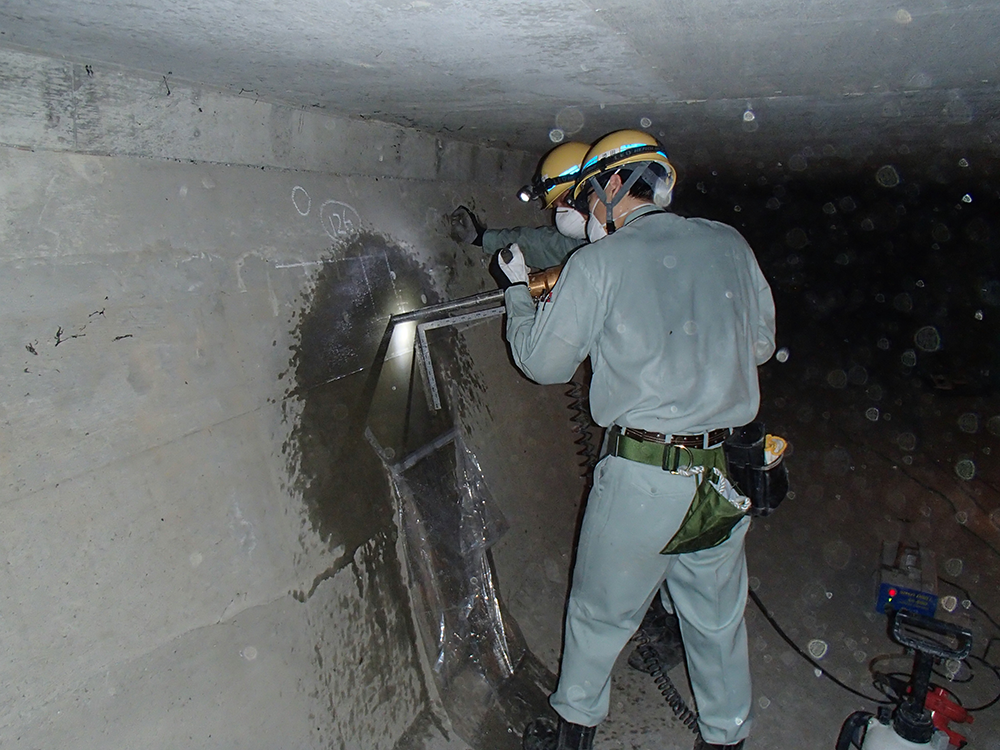

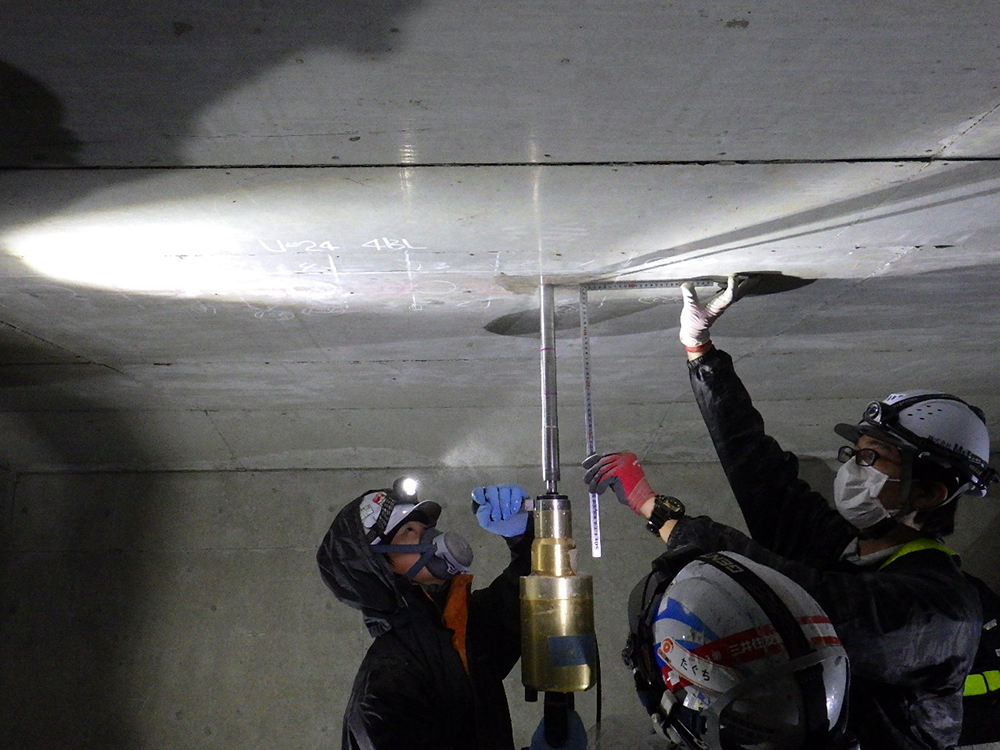

調査状況
![](assets/images/sakkou/sakkou_05.png)
![](assets/images/sakkou/sakkou_06.png)
![](assets/images/sakkou/sakkou_07.png)
![](assets/images/sakkou/sakkou_08.png)
